“工艺研究”系列文章之十一

清泉能研究院着力研究地热温泉应用领域的痛点难点技术和关键核心技术，联合华捷地热团队，依托院士工作站科创平台，共同构建“工艺研究、设备研制、产品销售”三大服务体系。

本文主要介绍工艺研究体系中的一项创新工艺——水池池面漂浮物及池底淤泥清排系统，该项工艺技术已获得国家发明专利证书(专利号：ZL2022 10770075.2)，涉及水池清排技术领域，适用于各类露天水池、温泉泡池、景观水池、公共泳池等需频繁清理漂浮物和淤泥的场所。创新之处在于通过“溢流水自动收集漂浮物+池底排水可控清淤”相结合，为公共水池的高效、便捷运维提供解决方案。

详情如下：

研发背景

温泉泡池或泳池等公共性水池通常都是露天设置且不会进行遮挡，因此会有树木落叶、植被花草、泥沙等淤物进入池中，严重影响人们的正常使用。

目前，大多数水池池面树木落叶、植被花草等漂浮物的清理均采用人工打捞的方式，池底淤泥通常采用排空水池后，通过人工冲洗淤泥经水池底部排水口排出处理，然而这样的清理方式不仅费时费力，还会影响正常营业。

同时，水池底部排水口设置的排水阀门只能实现全开或全闭，无法控制排水口出水流量，进而不能保障水池水面稳定，且排水阀门设在泡池内或地下阀门井内，开启或关闭时很不方便。

技术原理

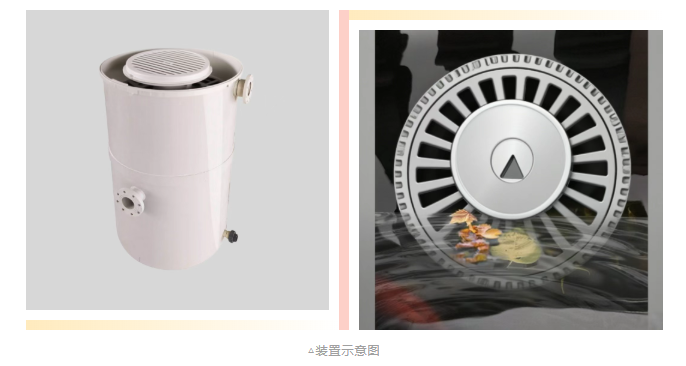

本系统由以下几个主要组件构成：溢流排水渠、滤渣拦污网、循环垃圾箱和笛孔式溢流隔断器。溢流排水渠位于水池溢流口处，用于引导溢流水流出。滤渣拦污网则设置在溢流口的一侧，并与溢流排水渠相连，用于拦截和分离水中的漂浮物。循环垃圾箱位于滤渣拦污网的后下方，用于收集被拦截的漂浮物。笛孔式溢流隔断器包括限位调节器、承插隔离阀、笛孔式承插杆和防晃孔板，用于控制溢流水的流动和防止系统晃动。

当系统在通过水池补水恒定水温时，水池溢流水和池面漂浮物会通过溢流口进入溢流排水渠。溢流排水渠上部的滤渣拦污网会将溢流水和漂浮物进行分离，从而实现漂浮物与溢流水同环节处理，并通过水池溢流水自动收集池面漂浮物。溢流水继续流入溢流排水渠，而漂浮物则被留在滤渣拦污网上。随后，操作人员可以手动转动滤渣拦污网，将漂浮物倒入后下方的循环垃圾箱中。这一过程实现了对池面和池底的连续清洁，确保水池正常运行。

技术优势

自动收集，省力高效：通过水池溢流水自动收集池面漂浮物，显著降低池面漂浮物收集环节的人工劳动强度，省时省力。

持续清淤，无需排空：通过调节池底排水阀开度，实现边补水边清淤，不影响正常营业。

精准控流，水位稳定：笛孔式溢流隔断器支持精细调节排水流量，保障水池水位稳定。

结构防晃，操作精准：防晃孔板增强整体稳定性，操作偏差控制在2度以内。

防腐防堵，持久耐用：关键部件采用耐磨弹性材料，抗腐蚀、防结垢，使用寿命延长。

隐藏设计，美观安全：可选配排水渠盖，保持池面美观，提升安全性。

注：该项工艺技术已获得国家发明专利证书，专利号：ZL2022 10770075.2
